Opis izdelka

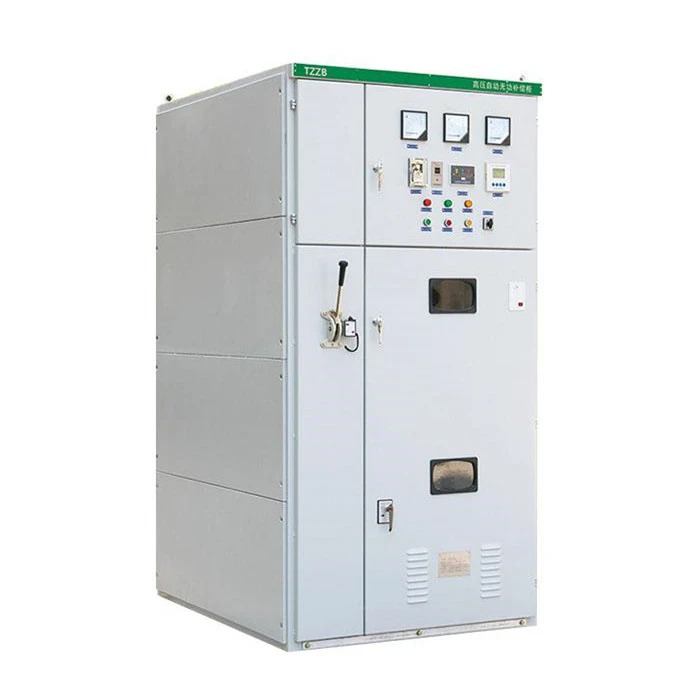

To je stikalna naprava TZZB-12, visokonapetostna naprava za kompenzacijo jalove moči, izdelana posebej za 12kV sisteme za distribucijo električne energije. Za razliko od vaše tipične stikalne naprave, ki skrbi samo za preklapljanje tokokrogov in zaščito, ima ta bolj specializirano nalogo. Samodejno kompenzira jalovo moč v 12kV električnih omrežjih, kar pomaga izboljšati faktor moči, zmanjšati izgube v liniji in vzdrževati stabilnost napetosti.
Tehnični parametri
|
Postavka |
Enota |
podatki |
|
Nazivna napetost |
kV |
12 |
|
Nazivna frekvenca |
Hz |
50/60 |
|
Nazivna stopnja izolacije |
Kv |
|
|
Prenosna napetost impulza strele (vrh) |
kv |
75(faza-na-faza in faza-na-zemlja) |
|
1 min močne frekvence vzdržljive napetosti (RMS) |
kv |
42(faza-na-faza in faza-na-zemlja) |
|
Prenosna napetost močnostne frekvence pomožnega krmilnega tokokroga |
v |
2000 |
|
Nazivni tok |
A |
630,1250,1600,2000,2500,3150 |
|
Nazivni prekinitveni tok-kratkega stika |
kA |
20,25,31.5,40 |
|
Nazivni tok kratkega-stika (konica) |
kA |
50,63,80,100 |
|
Nazivni kratkotrajni{0}}tok (4s) |
kA |
20,25,31.5,40 |
|
Nazivni maksimalni vzdržni tok |
kA |
50,63,80,100 |
|
Nazivna napetost pomožnega krmilnega tokokroga |
v |
DC ali AC 110/220 |
|
Stopnja zaščite |
IP4X |
|
|
Skupne mere (širina*globina*višina) |
mm |
650*1500*2100 (tipično) |
|
Teža |
kg |
600-1200 (odvisno od konfiguracije) |
Prednosti
Deluje na inteligentnem avtomatskem krmilnem sistemu, tako da se stvari odvijajo precej gladko.
Visokonapetostni vakuumski kontaktor zanesljivo upravlja preklapljanje.
Odzivni čas je hiter, res hiter, splošne izgube sistema pa so nizke.
Aplikacije
Industrijska proizvodnja je velika. Tovarne z velikimi motorji, kompresorji in črpalkami vidijo resnične koristi od samodejne korekcije faktorja moči.
Tudi rudarske dejavnosti. Transporterji, drobilniki in mlini za mletje ustvarjajo veliko povpraševanja po jalovi moči in ta oprema zelo dobro prenaša to vrsto obremenitve.
Obdelava jekla in kovin je še en primeren primer. Valjarne in oprema za indukcijsko ogrevanje lahko povzročijo hitra nihanja obremenitve, vendar krmilnik s hitrim odzivom upravlja ta nihanja brez večjih težav.
Pogosto zastavljena vprašanja
V1: Kaj pomeni TZZB-12?
O: To je v bistvu oznaka modela za visokonapetostno opremo za samodejno kompenzacijo jalove moči. Del 12 vam pove nazivni napetostni razred, zato je namenjen za 12 kV sisteme. Nekateri proizvajalci ponujajo tudi različico 40,5 kV, če jo potrebujete za aplikacije z višjo napetostjo.
V2: Kakšne so standardne ocene?
O: Tipične ocene, ki jih boste videli, vključujejo nazivno napetost 12 kV, kompenzacijsko zmogljivost v razponu od 300 kvar do 6000 kvar in konfiguracijo korakov od 1 do 10 stopenj, odvisno od specifičnega modela. Kondenzatorske banke so razporejene v korakih, tako da se lahko ujemajo z različnimi pogoji obremenitve, ko se spreminjajo.
V3: Kako deluje avtomatski krmilnik?
O: Krmilnik je precej preprost. Nenehno meri sistemsko napetost in tok prek CT in PT, nato izračuna dejanski faktor moči in ga primerja s katerim koli ciljem, ki ste ga nastavili. Če faktor moči pade pod ta cilj, zapre kontaktorje, da se poveže več kondenzatorskih bank. Če se dvigne nad cilj, odpre kontaktorje, da nekatere banke onemogoči. Samodejno ohranja stvari v ravnovesju.
